Z140TA光電轉臺由非制冷紅外熱像儀、30倍連續變倍可見光相機、激光測距儀、兩軸伺服穩定平臺和圖像跟蹤器組成。具有重量輕、穩定精度高和集成度高等特點，可適應車、船載，完成對目標區域的晝夜偵察、監視和目標定位等任務。

光電轉臺通過非制冷紅外熱像儀和可見光相機實現全天時對地目標的探測、識別和跟蹤，并實時輸出紅外和可見光視頻供任務執行人員查看。

光電轉臺主要應用于偵查、邊防巡邏、人員搜救、森林防火等場景。

一、?實物圖片

?

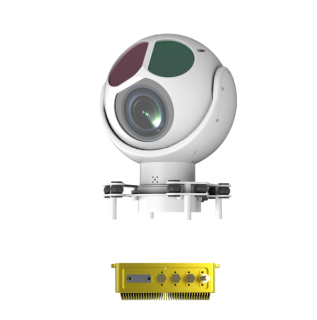

?圖1 產品圖片

?

二、?產品功能

a)?具備自檢和故障上報功能；

b)?具備長波紅外、可見光波段探測能力，能輸出紅外圖像和可見光圖像；

c)?具備可見光30倍光學變倍功能；

d)?可見光具備光學變倍、自動對焦、手動調焦和低照度功能；

e)?紅外具備1～4倍電子放大和六種調色板切換功能；

f)?具備激光測距功能；

g)?具備方位、俯仰兩自由度運動的能力；

h)?具備自動搜索/手動搜索/隨動/姿態穩定/跟蹤等多種工作模式；

i)?手動搜索模式下，具備接收控制站指令并完成轉臺操作的功能；

j)?具備隔離載體擾動，穩定瞄準線的能力；

k)?具備鎖定/解鎖目標功能，且鎖定目標后轉臺輸出圖像為帶有跟蹤框的圖像；

l)?具備目標自動跟蹤功能，能自動跟蹤目標，具備抗自然干擾的能力；

m)?具備記憶跟蹤功能，目標在短暫丟失后，可短時間內再次捕獲；

n)?具備調節波門大小的功能；

o)?具備跟蹤點切換功能；

p)?根據激光測距喝無人機姿態信息可解算目標坐標；

q)?可通過RS422/百兆網與控制站雙向通信，并輸出紅外圖像、可見光圖像、系統工作狀態、相機工作狀態、光軸位置等信息；

r)?具備HD-SDI/同步422/百兆網/HDMI多路視頻輸出接口；

s)?具備拍照和錄像功能；

?

三、?掛載平臺

垂起固定翼無人機、旋翼無人機、系留無人機等。

?

四、?主要技術參數

?

五、?機械尺寸及安裝接口

?

圖2產品機械尺寸圖

?

?

圖3數據盒尺寸圖
